32 Bit Arm? Cortex?-M7, 480MHz, 2MB memory, 1MB SRAM
IO Processor
STM32F103
32 Bit Arm? Cortex?-M3, 72MHz, 64KB SRAM On-board sensors
Accel/Gyro
ICM-42688-P
Accel/Gyro
BMI055
Mag
IST8310
Barometer
MS5611
Electrical data
Voltage Ratings
Max input voltage: 6V
USB Power Input: 4.75~5.25V
Servo Rail Input: 0~36V
Current Ratings:
Telem1 Max output current limiter: 1.5A
All other port combined output current limiter: 1.5A
Mechanical data
Dimensions
53.3 * 39 * 16.2 mm

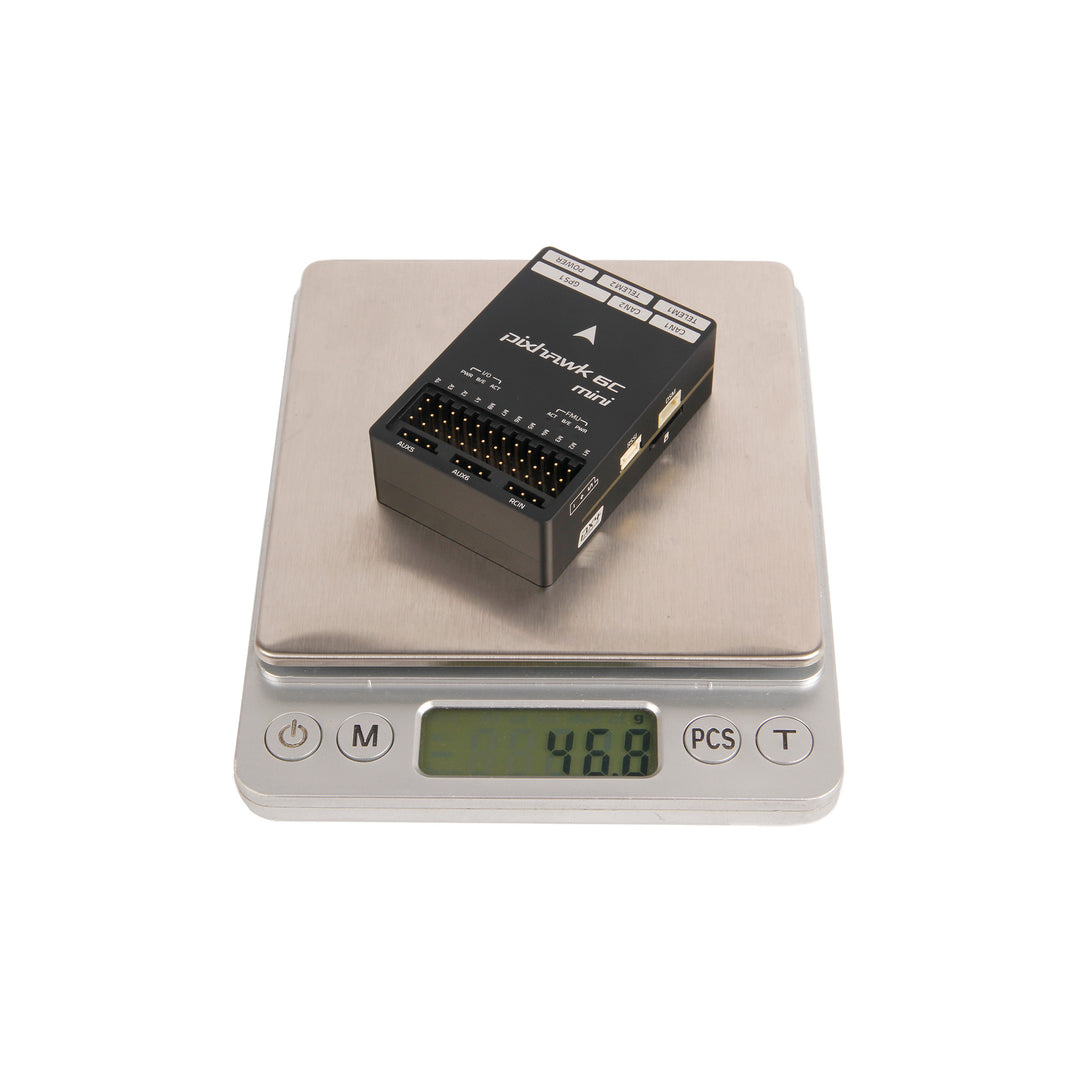

Weight
39.2g

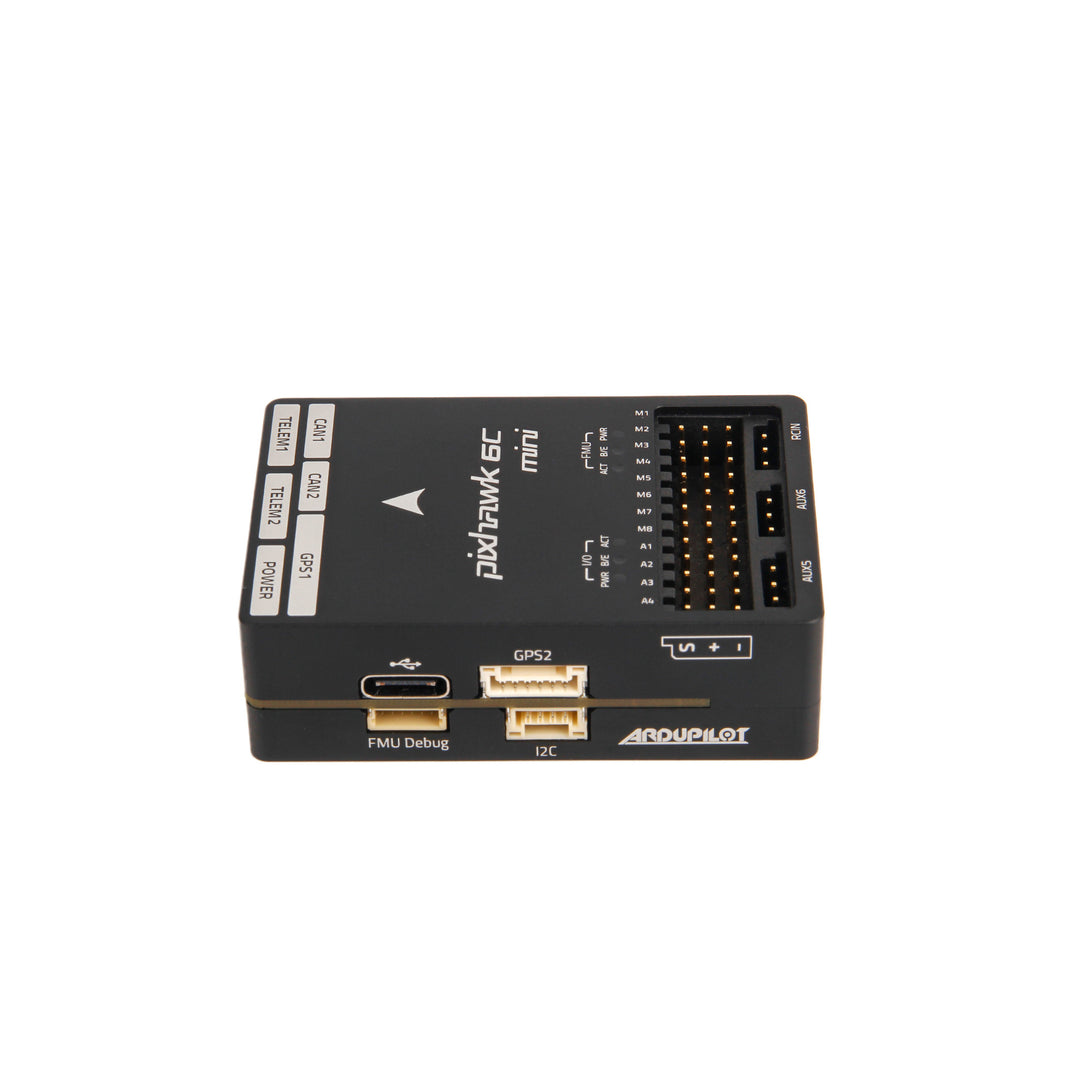

Interfaces
14- PWM servo outputs (8 from IO, 6 from FMU)
2 general purpose serial ports
Telem1 - Full flow control, separate 1.5A current limit
Telem2 - Full flow control
2 GPS ports
GPS1 - Full GPS port (GPS plus safety switch)
Basic GPS port
1 I2C port
Supports dedicated I2C calibration EEPROM located on sensor module
2 CAN Buses
FMU Debug (Pixhawk Debug Mini)
Dedicated R/C input for Spektrum/DSM and S.BUS, CPPM, analog / PWM RSSI
1 Power input port (Analog)
Other Characteristics
Operating temperature
-40 ~ 85°c
제품 구성품 2 : [Holybro] 픽스호크 PM06 V2 전원 모듈 - (최대 14S 업그레이드 사양)
설명:
이 PM06 전원 모듈은 배터리에서 비행 컨트롤러로 깨끗한 5.2V를 공급하고 6핀 JST-GH 케이블을 통한 아날로그 신호를 통해 전류 소비 및 배터리 전압 측정을 제공하며 4개의 ESC에 대한 통합 전력 분배도 제공합니다. 사전 납땜된 전선, 커패시터 및 XT60 커넥터가 함께 제공됩니다.
명세서:
입력 전압(14S 버전): 2S-14S
PCB Cont. 전류 정격: 70A
PCB 버스트 전류 정격: 120A(<60초)
출력: DC 5.2V & 3A 최대
출력 최대 전력 : 18W
전압 분배기: 18.182
볼트당 암페어: 36.364
참고사항:
보드에 미리 납땜된 XT60 플러그와 12AWG 와이어는 30A 연속 전류와 60A 버스트 전류(< 60초)에 대한 정격입니다. 더 높은 전류를 사용하는 경우 플러그 유형과 와이어 크기를 그에 따라 변경해야 합니다. 참조할 수 있습니다. 이 차트 참고로.
이 PM02 전력 모듈은 아날로그 데이터 출력을 사용하며 Pixhawk 5X 및 6X와 호환되지 않습니다(PM02D와 같은 디지털 PM이 필요함).
The M9N GPS has an UBLOX M9N module, IST8310 compass, tri-colored LED indicator, and a safety switch. There are 3 different connectors options for different purposes.
Descriptions：
The M9N GPS has an UBLOX M9N module, IST8310 compass, tri-colored LED indicator, and a safety switch. There are 3 different connectors options for different purposes.
This module ships with a baud rate of 115200 5Hz
Features and Specifications:
- Ublox Neo-M9N module
- Industry leading –167 dBm navigation sensitivity
- Cold starts: 26s
- LNA MAX2659ELT+
- 25 x 25 x 4 mm ceramic patch antenna
- Rechargeable Farah capacitance
- Low noise 3.3V regulator
- Current consumption: less than 150mA @ 5V
- Fix indicator LEDs
- Protective case
- 26cm cable included
- Diameter 50mm total size, 32 grams with case.
Pin Map
Dimensions
Package Included:
M9N GPS Module *1
‘X’ type folding pedestal mount *1
Carbon rod 70mm & 140mm *1
배송안내
알씨뱅크는 빠르고 안전한 한진택배를 이용합니다.
총 결제금액이 50,000원 이상인 경우 무료배송으로 발송됩니다. (항공합판, 비행기 등 부피가 큰 상품들은 추가 배송비가 발생합니다.)
기본 배송비는 3,500원 입니다. (택배사가 지정한 도서,산간,오지 일부지역은 배송비가 추가됩니다)
조립이 필요한 상품의 경우 일반 상품보다 배송이 다소 늦어질 수 있습니다. (자세한 배송일정은 고객센터로 문의하시기 바랍니다.)
구매대행 또는 예약상품의 경우 해외 배송기간이 추가되며 기간은 상품 및 시기에 따라 차이가 있을 수 있습니다.
구매대행 또는 예약상품과 같이 구매한 경우 모든 상품들이 준비된 후 일괄 발송됩니다.
국내 재고 상품의 평균 배송일은 입금 확인 후 1~3일입니다. (택배사 사정에 따라 1~2일 지연될 수 있습니다.)
출고 마감 시각은 상품마다 다릅니다. 위쪽 재고 상자의 「오늘 00:00 까지 결제하시면 … 출고됩니다」 안내를 확인해 주세요. (주문 수량에 따라 달라질 수 있습니다.)
토요일에도 택배를 받아보실 수 있습니다. (일부 지역에 따라 차이가 있을 수 있습니다)
토, 일요일 및 공휴일은 택배 발송을 하지 않습니다.
교환 및 반품안내
단순 변심 또는 주문 실수로 인한 상품 청약철회 가능기간은 상품 수령일로 부터 7일 이내 입니다.
상품 개봉후 사용하여 상품 가치 훼손 시에는 7일 이내라도 교환 및 반품이 불가능합니다.
배터리류는 소모품으로, 제품 박스(포장)를 개봉하면 상품 가치가 현저히 떨어지므로 교환 및 반품이 불가능합니다(제품 하자·오배송 제외).
단순 변심 또는 주문 실수로 인한 교환, 반품은 고객께서 왕복 배송비를 부담하셔야 합니다(제품의 하자, 오배송 제외)
상품 파손 및 하자에 의한 교환 또는 반품의 배송비는 알씨뱅크에서 부담합니다.
제품을 수령하신 후 7일 초과시에는 제품 불량시 초기 불량으로 처리되지 않으며, 제품에 따라 유상 수리 처리됩니다.
조립이 필요한 상품의 경우 조립 및 사용의 흔적이 있는 경우 교환 및 환불이 불가능합니다.

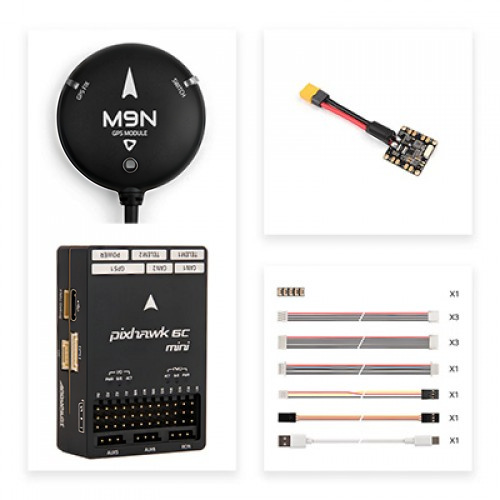

![알씨뱅크 HL-11079 [Holybro] 홀리브로 픽스호크 6C 미니 B + PM06 파워모듈 + M9N GPS](../data/goods/fm102693_1792426834.jpg)
