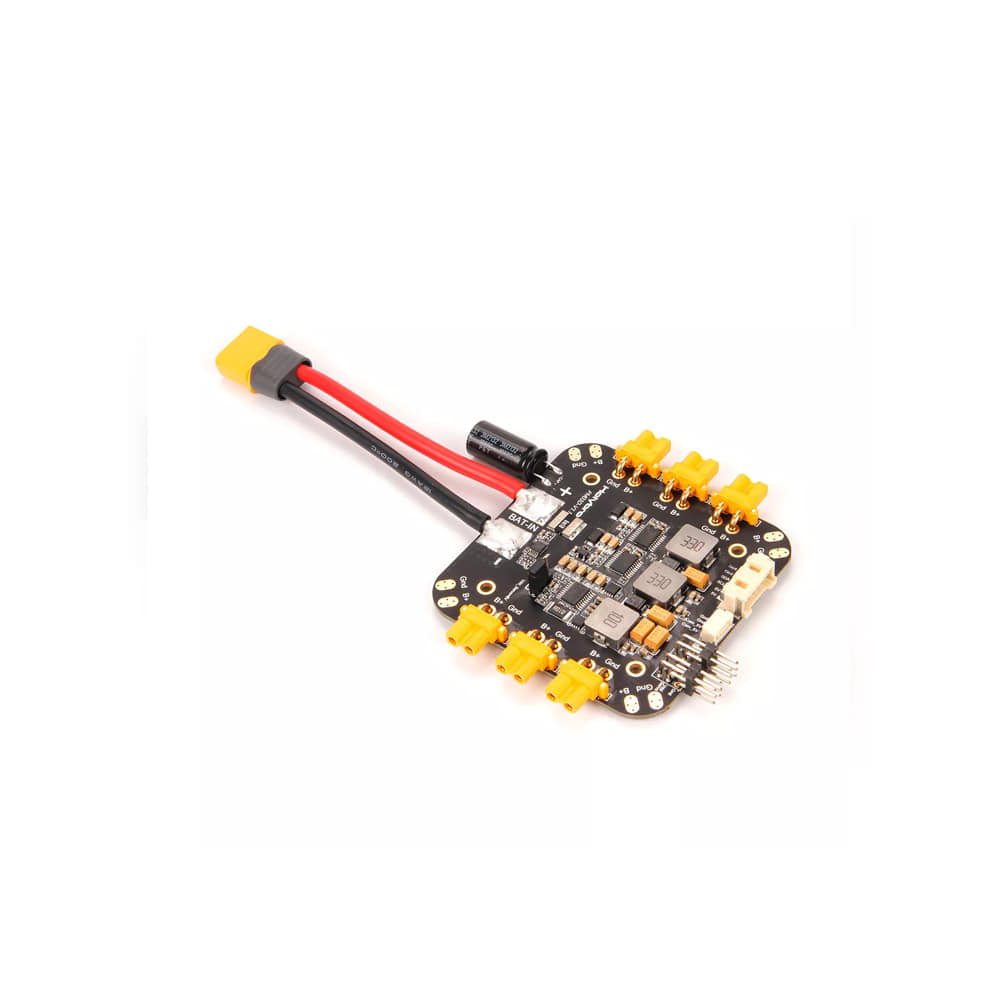

[HOLYBRO] 픽스호크 5X 파워 모듈 PM03D - 디지털 센서 (예약판매)

개요

이 PM03D 전력 모듈은 배터리에서 비행 컨트롤러에 깨끗한 5.2V를 공급하고 최대 10개의 ESC를 위한 통합 ESC 전원과 함께 6핀 2mm 피치 CLIK-Mate 케이블을 통해 I2C 디지털 신호를 통해 전류 소비 및 배터리 전압 측정을 제공합니다.

Pixhawk 5X 및 6X와 같은 I2C 전원 모니터를 사용하는 비행 컨트롤러와 호환됩니다. X500 V2와 같은 멀티 로터를 위한 디자인입니다.

모터 ESC 및 배터리 용으로 사전 설치된 XT-30 및 XT-60 커넥터와 2 개의 5V BEC 및 선택 가능한 8V / 12V 출력 다양한 종류의 주변 장치가 있습니다.

참고: 이 PM은 Pixhawk6C, Pixhawk4, Pixhawk4 Mini, pix32 v5 또는 Durandal 비행 컨트롤러와 같은 아날로그 PM을 사용하는 비행 컨트롤러와 호환되지 않습니다.

기능

• 플러그 앤 플레이, QGroundcontrol 및 미션 플래너에 추가 설정이 필요하지 않습니다.

• 손쉬운 모터 ESC 연결을 위한 XT-30 커넥터 및 납땜 패드

• 온보드 전압 조정기: 5.2V 2개 및 선택 가능한 8V/12V 1개

• 보조 컴퓨터 또는 주변 장치에 전원을 공급하기 위한 5V/A 포트

• 주변 장치에 전원을 공급하기 위해 선택 가능한 8V 또는 12V 삼중 열 핀 헤더

기술 사양

• 최대 입력 전압: 6S 배터리
• PCB 연속 정격 전류: 90A
• PCB 버스트 전류 등급: 140A(<60초)
• 최대 전류 감지: 164A
• 연결
  • 배터리용 XT-60
  • 모터 및 주변 장치용 XT-30(배터리 전압)
  • 각 모서리의 납땜 패드(배터리 전압)
  • 비행 컨트롤러용 CLIK-메이트 2.0mm(5.2V/3A 독립형 BEC)
  • JST GH 4 핀 (5.2V / 3A, 5.2V 트리플 행 핀 헤더와 공유되는 BEC)
  • 2x 트리플 행 핀 헤더 (5.2V / 3A, JST GH 4 핀과 공유되는 BEC)
  • 2x 트리플 행 핀 헤더 (헤더 점퍼를 이동하여 8V 또는 12V 선택 가능, 3A)
• 크기 : 84 * 78 * 12mm (와이어 제외)
• 설치: 45*45mm
• 무게: 59g

참고 :

PM60D와 함께 제공되는 XT03 플러그 및 12AWG 와이어는 30A 연속 전류 및 60A 순간 전류 (<1 분)로 정격입니다. 더 높은 전류를 사용하는 경우 플러그 유형과 와이어 크기를 그에 따라 변경해야 합니다. 이 차트를 참고하세요!

패키지 포함

• 1x PM06 보드

• 1x 80mm XT60 커넥터 와이어 (사전 납땜)

• 1x 전해 커패시터 : 220uF 63V (사전 납땜)

• 1x 2.0mm 피치 CLIK-Mate 6핀 케이블(비행 컨트롤러에 전원을 공급하기 위해)

• USB 유형 C에 4 핀 JST GH

• 배럴 플러그 (2.1 * 5.5mm)에 4 핀 JST GH

• 배럴 플러그 (2.5 * 5.5mm)에 4 핀 JST GH

• 4 핀 듀퐁 케이블 (2pc)

• 나일론 스탠드오프 & 너트
