Holybro Pixhawk 6C Mini B타입 + PM06 파워모듈 + M10 GPS

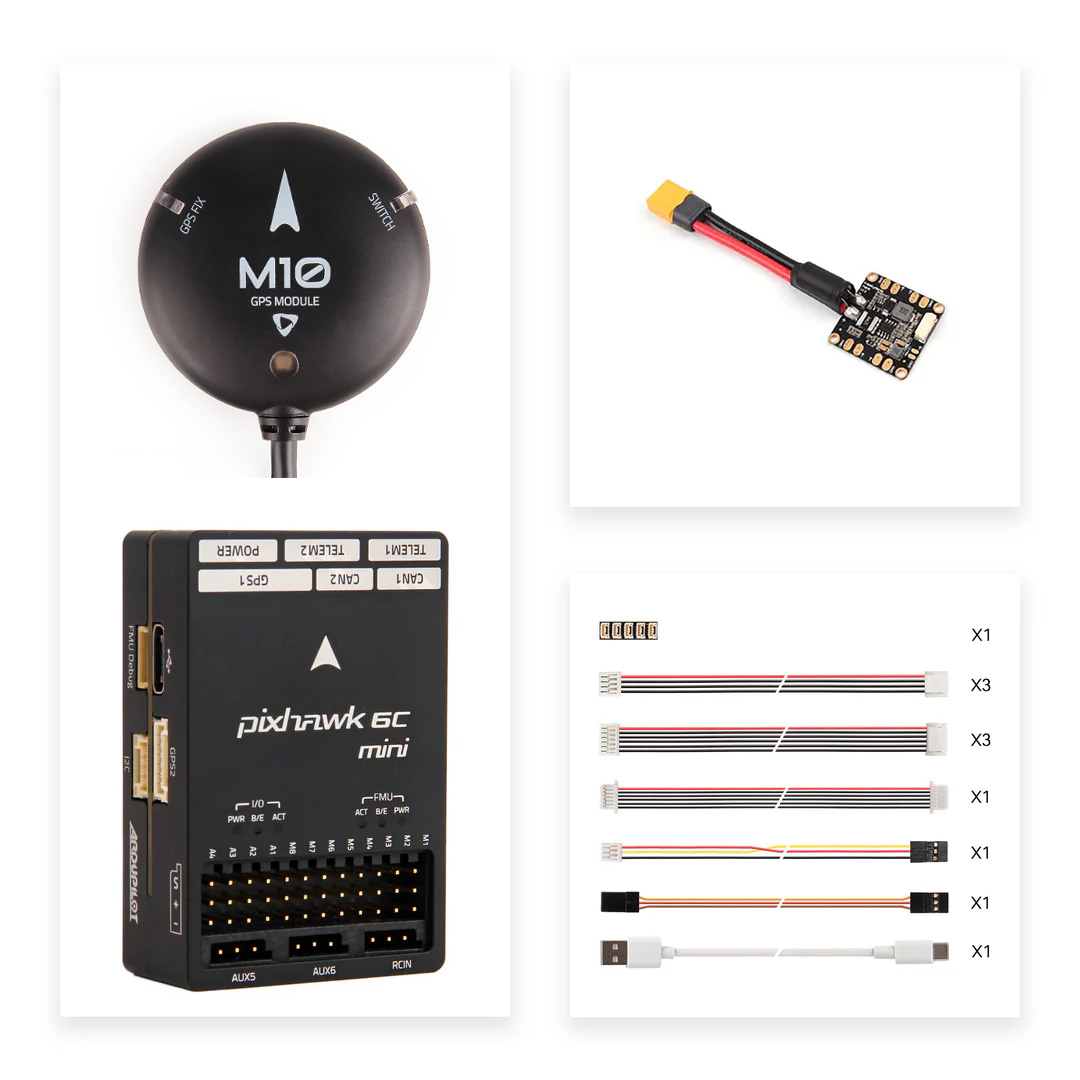

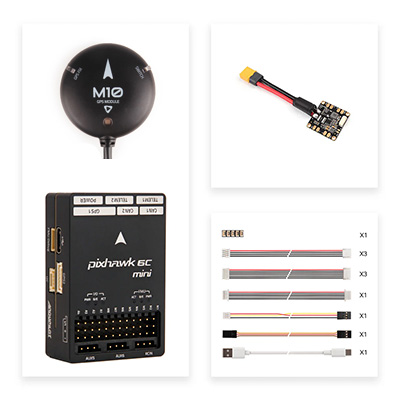

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다
[HOLYBRO] 홀리브로 픽스호크 6C 미니 B - 파워 모듈 미포함 (예약판매)	[Holybro] 픽스호크 PM06 V2 전원 모듈 - (최대 14S 업그레이드 사양)	[HOLYBRO] 홀리브로 픽스호크 M10 GPS

제품 구성품 1 : [HOLYBRO] 홀리브로 픽스호크 6C 미니 B - 파워 모듈 미포함 (예약판매)

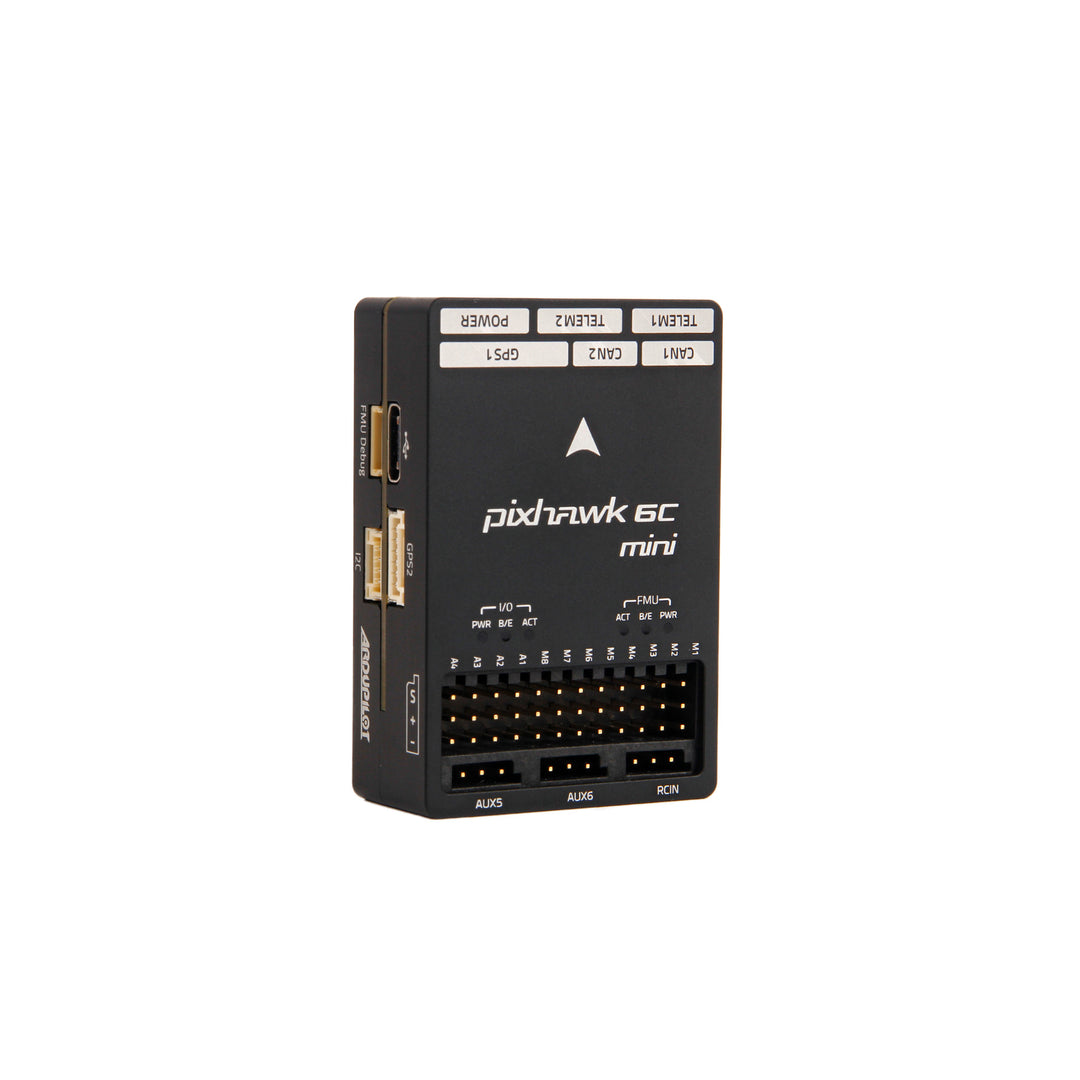

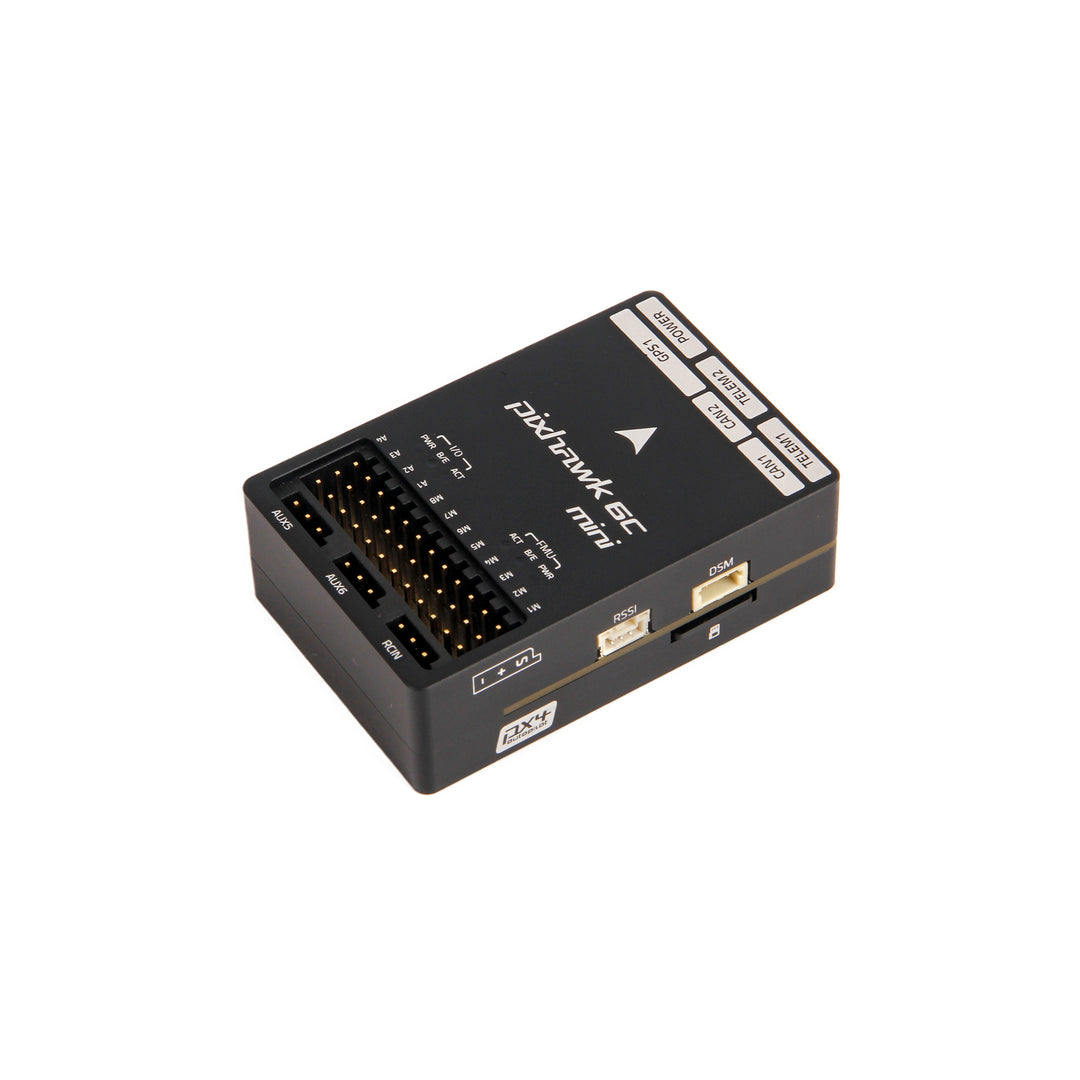

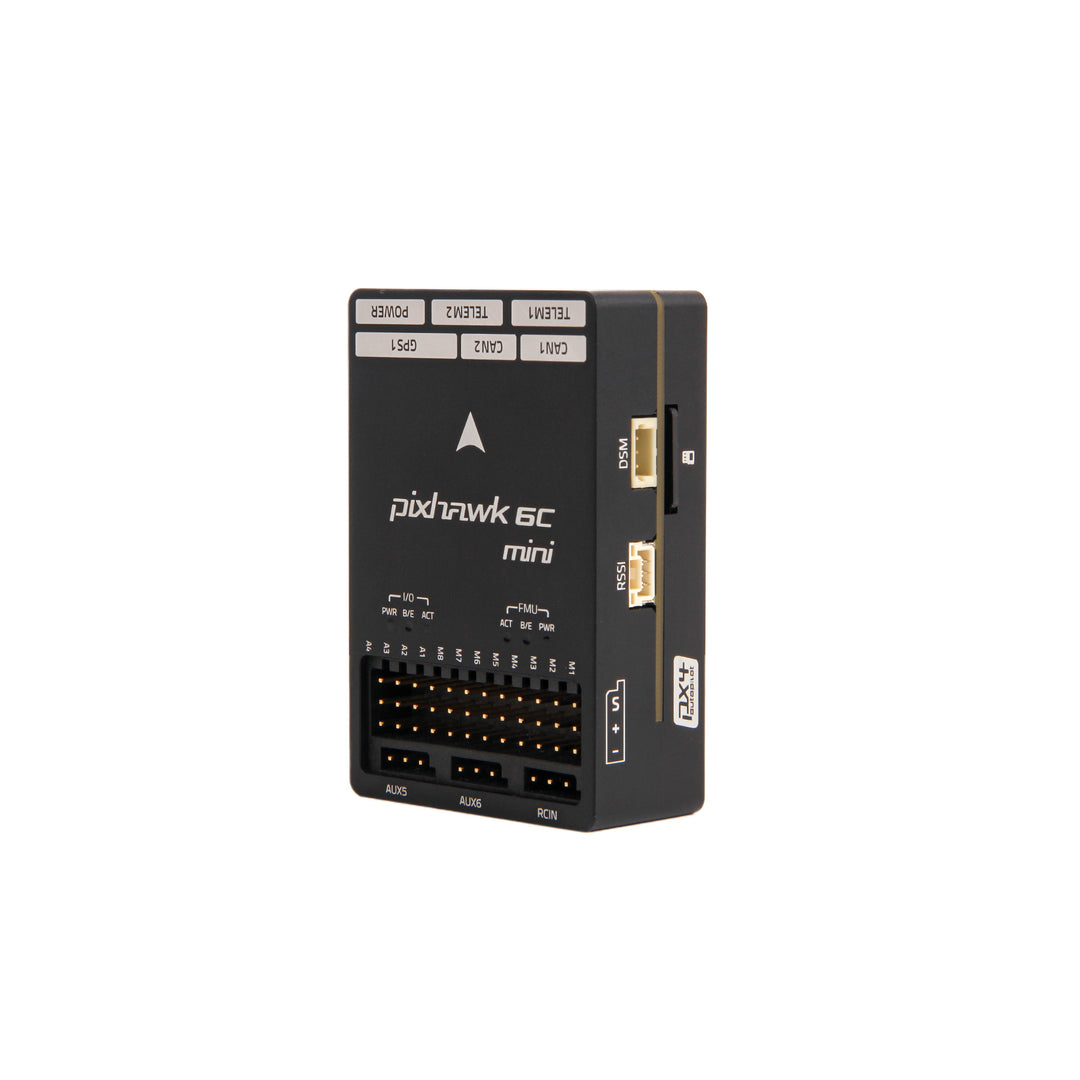

Holybro Pixhawk 6C Mini B타입

Pixhawk? 6C Mini는 Pixhawk FMUv6C 개방형 표준 및 커넥터 표준을 기반으로 한 성공적인 Pixhawk?? 비행 컨트롤러 제품군의 최신 업데이트입니다. Pixhawk? 743C와 동일한 STMH6 마이크로프로세서 및 센서를 공유합니다.

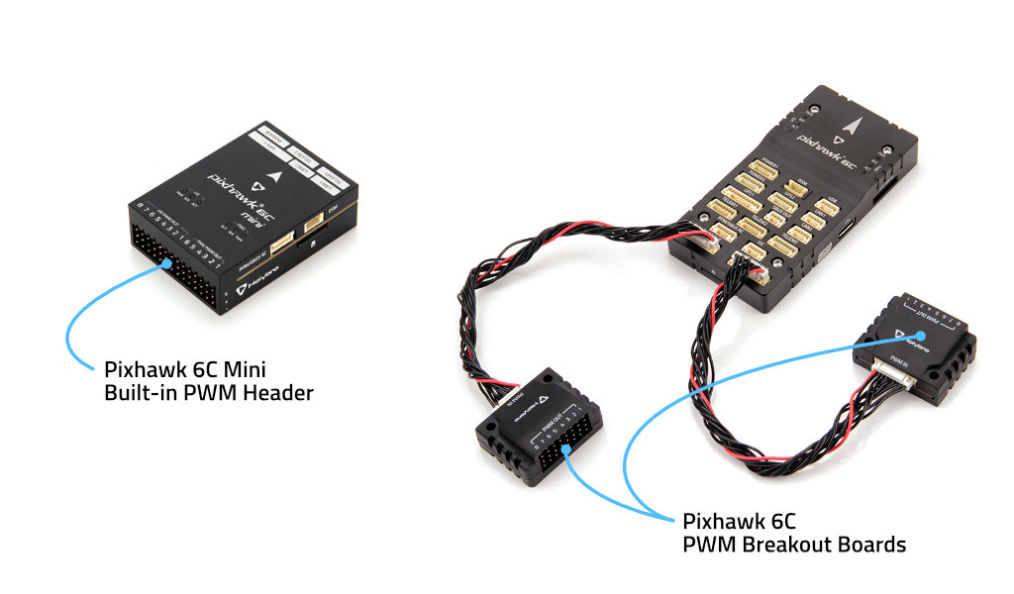

표준 Pixhawk? 6C와 비교하여, 이 미니 버전에는 PWM 헤더가 내장되어 있으며, 이 미니 폼 팩터에 맞추기 위해 일부 포트가 제거되었습니다.

Pixhawk? 6C Mini 내부에는 Bosch? & InvenSense?의 센서 기술과 결합된 STMicroelectronics? 기반 STM32H743이 있어

학술 및 상업용 애플리케이션 모두에 적합한 모든 자율 주행 차량을 제어할 수 있는 유연성과 신뢰성을 제공합니다.

Pixhawk? 6C Mini의 H7 마이크로컨트롤러는 최대 7MHz로 작동하는 Arm? Cortex-M480? 코어를 포함하고 있으며

2MB 플래시 메모리와 1MB RAM을 갖추고 있습니다.

업데이트된 처리 능력 덕분에 개발자는 개발 작업의 생산성과 효율성을 높여 복잡한 알고리즘과 모델을 사용할 수 있습니다.

FMUv6C 개방형 표준에는 고성능, 저잡음 IMU가 내장되어 있으며, IMU 이중화를 유지하면서 비용 효율적으로 설계되었습니다.

고주파 진동을 걸러내고 소음을 줄여 정확한 판독값을 보장하는 진동 차단 시스템으로, 차량이 전반적인 비행 성능을 향상시킬 수 있습니다.

Pixhawk? 6C Mini는 기업 연구소, 신생 기업, 학계(연구, 교수, 학생) 및 상용 응용 프로그램의 개발자에게 적합합니다.

▼고성능 STM32H743 프로세서, 더 많은 컴퓨팅 성능 및 RAM

▼소형 폼 팩터의 새로운 비용 효율적인 설계

▼Bosch? & InvenSense?의 센서 기술을 사용한 IMU 이중화

▼고주파 진동을 걸러내고 소음을 줄여 정확한 판독을 보장하는 통합 진동 차단 시스템

▼IMU는 온보드 가열 저항기에 의해 온도가 제어되므로 IMU의 최적 작동 온도가 가능합니다

* 유럽연합(EU) 의 포장재 규제안(PPWR)에 따라 2024년 06월 이후 수입된 제품은 제품 패키지가 위와 같은 박스로 변경되었습니다.

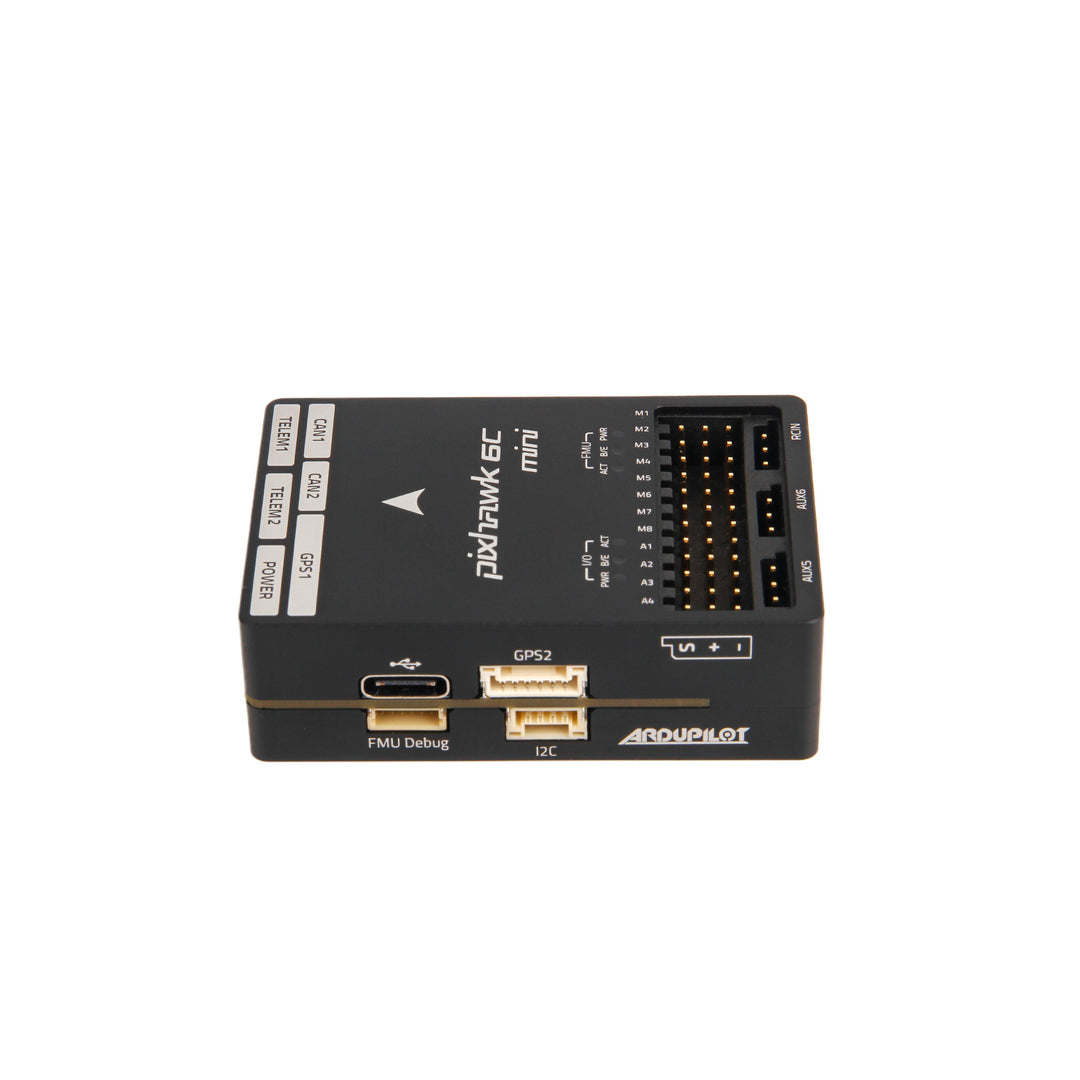

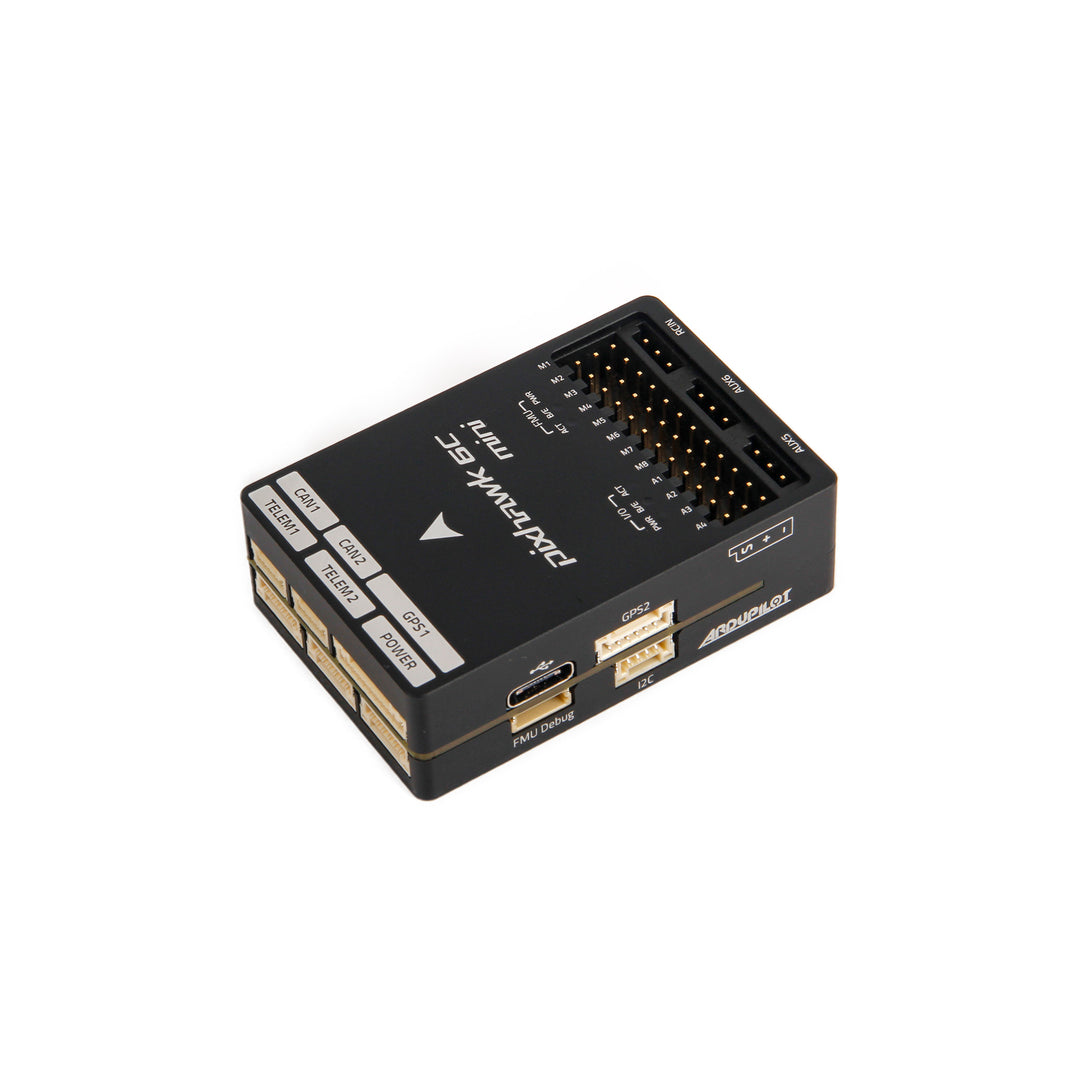

Pixhawk 6C Mini Ports

보다 자세한 사항은 여기를 클릭하세요.

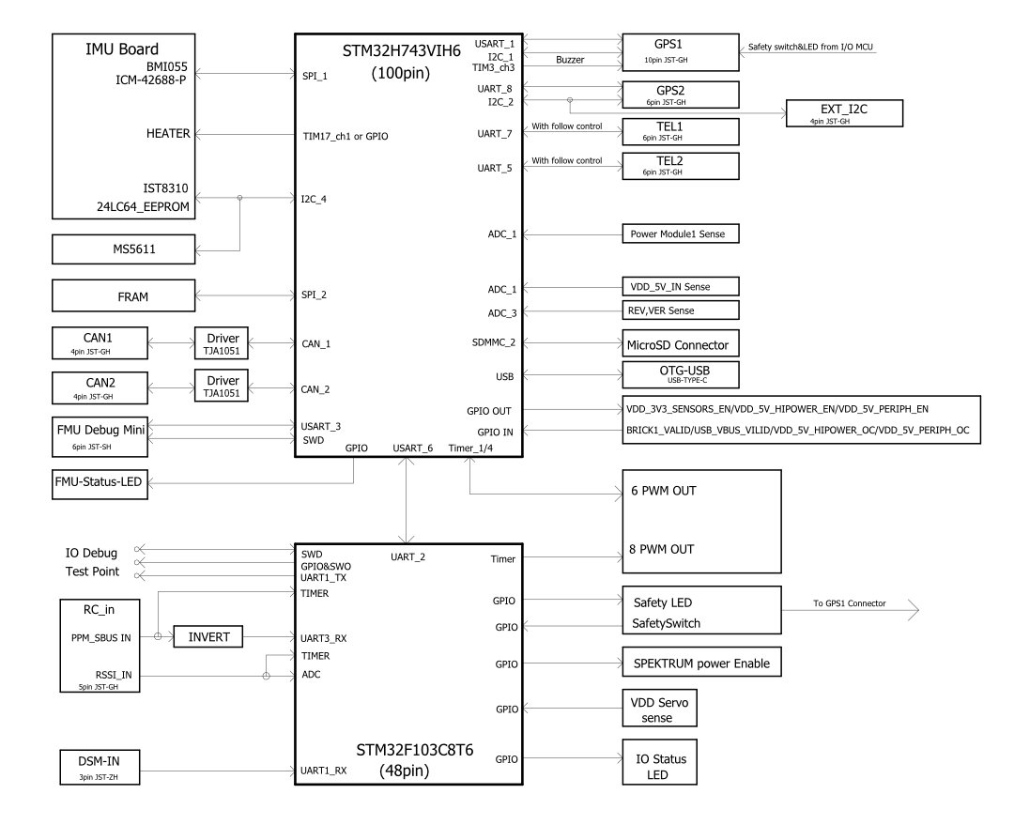

System Diagram & Pinout

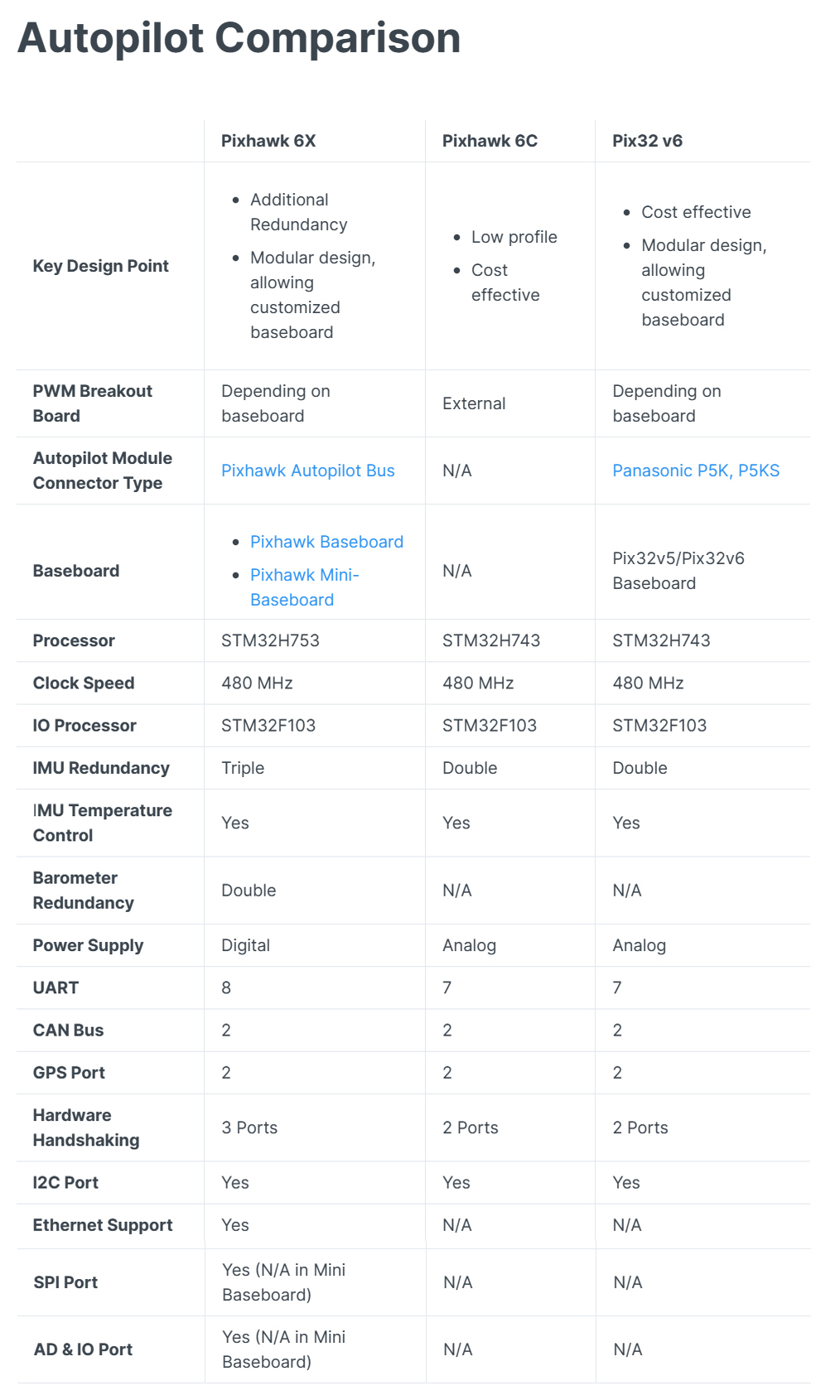

보다 자세한 6C와의 차이점은 여기▼ 를 참조하세요.

Processors & Sensors

FMU Processor	STM32H743
	32 Bit Arm? Cortex?-M7, 480MHz, 2MB memory, 1MB SRAM
IO Processor	STM32F103
	32 Bit Arm? Cortex?-M3, 72MHz, 64KB SRAM On-board sensors
Accel/Gyro	ICM-42688-P
Accel/Gyro	BMI055
Mag	IST8310
Barometer	MS5611

Electrical data

Voltage Ratings	Max input voltage: 6V
	USB Power Input: 4.75~5.25V
	Servo Rail Input: 0~36V
Current Ratings:	Telem1 Max output current limiter: 1.5A
	All other port combined output current limiter: 1.5A

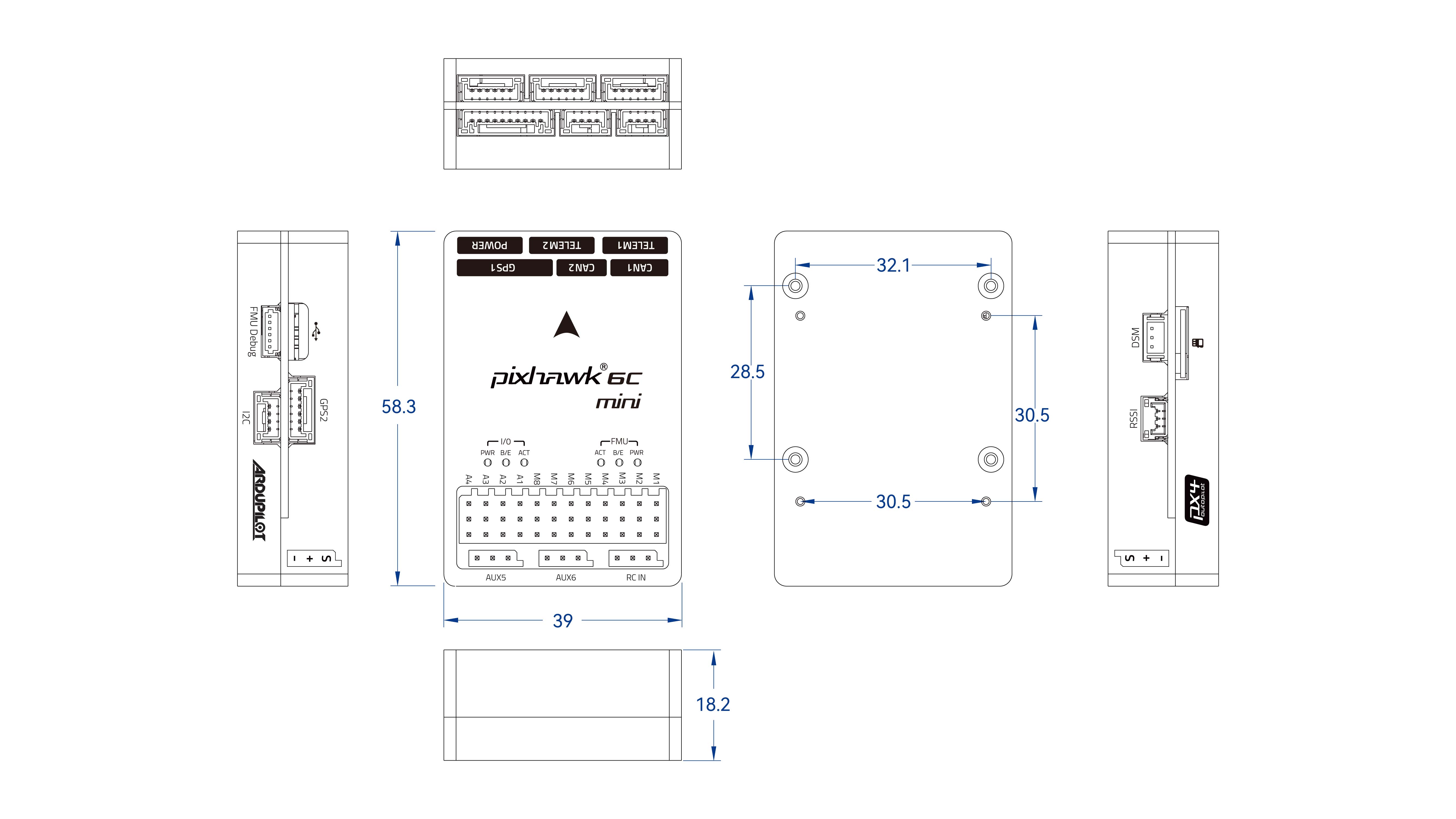

Mechanical data

Dimensions	53.3 * 39 * 16.2 mm

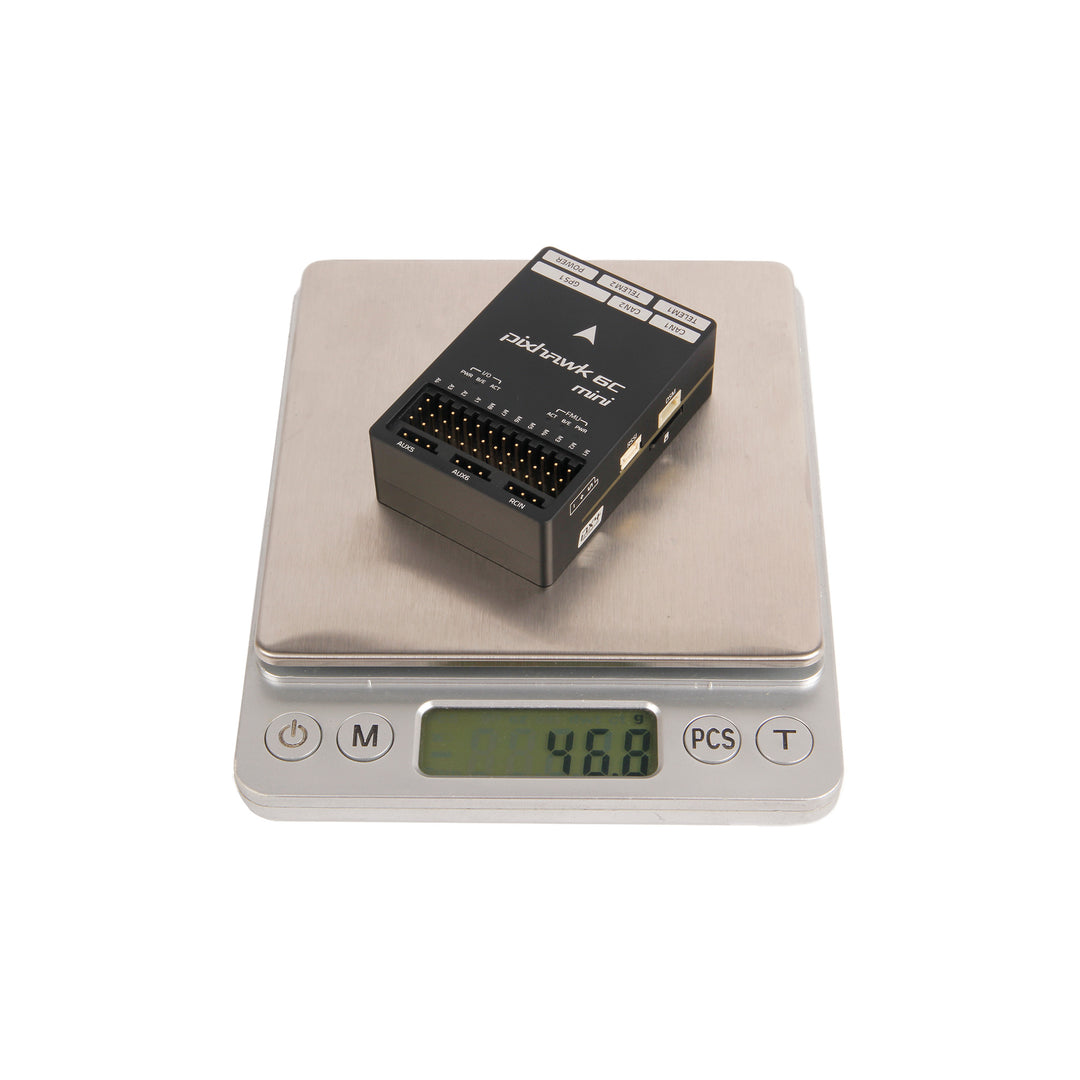

Weight	39.2g

Interfaces

14- PWM servo outputs (8 from IO, 6 from FMU)
2 general purpose serial ports	Telem1 - Full flow control, separate 1.5A current limit
	Telem2 - Full flow control
2 GPS ports	GPS1 - Full GPS port (GPS plus safety switch)
	Basic GPS port
1 I2C port	Supports dedicated I2C calibration EEPROM located on sensor module
2 CAN Buses	FMU Debug (Pixhawk Debug Mini)
	Dedicated R/C input for Spektrum/DSM and S.BUS, CPPM, analog / PWM RSSI
1 Power input port (Analog)

Other Characteristics

Operating temperature	-40 ~ 85°c

제품 구성품 2 : [Holybro] 픽스호크 PM06 V2 전원 모듈 - (최대 14S 업그레이드 사양)

설명:

이 PM06 전원 모듈은 배터리에서 비행 컨트롤러로 깨끗한 5.2V를 공급하고 6핀 JST-GH 케이블을 통한 아날로그 신호를 통해 전류 소비 및 배터리 전압 측정을 제공하며 4개의 ESC에 대한 통합 전력 분배도 제공합니다. 사전 납땜된 전선, 커패시터 및 XT60 커넥터가 함께 제공됩니다.

명세서:

입력 전압(14S 버전): 2S-14S
PCB Cont. 전류 정격: 70A
PCB 버스트 전류 정격: 120A(<60초)
출력: DC 5.2V & 3A 최대
출력 최대 전력 : 18W
전압 분배기: 18.182
볼트당 암페어: 36.364

참고사항:

보드에 미리 납땜된 XT60 플러그와 12AWG 와이어는 30A 연속 전류와 60A 버스트 전류(< 60초)에 대한 정격입니다. 더 높은 전류를 사용하는 경우 플러그 유형과 와이어 크기를 그에 따라 변경해야 합니다. 참조할 수 있습니다. 이 차트 참고로.
이 PM02 전력 모듈은 아날로그 데이터 출력을 사용하며 Pixhawk 5X 및 6X와 호환되지 않습니다(PM02D와 같은 디지털 PM이 필요함).

기계적 사양:

크기: 35x35x5mm
장착구멍 : 30.5mm*30.5mm
무게 : 24g

핀 맵:

PX4 및 Ardupilot에 대한 설정 가이드는 다음에서 찾을 수 있습니다. Holybro Doc here.

패키지 포함 사항

1x PM06 전원 모듈
1x JST GHR 6핀 1.25mm 피치 케이블

제품 구성품 3 : [HOLYBRO] 홀리브로 픽스호크 M10 GPS

2025년 10월 이후 입고분부터 상단에 로고 및 제품명이 빠졌습니다.

2024년 3/11 이후 생산된 제품의 경우, 상태 LED 드라이버 모델이 NCP5623 에서 IS31FL3195 로 변경되었습니다 . 이 새로운 LED는 PX4 1.14 및 Ardupilot 4.4.0 이상 에서 지원됩니다 .
Ardupilot 버전 4.4.0~4.4.3의 경우 NTF_LED_TYPES 매개변수로 이동하여 IS31FL3195 외부 및 IS31FL3195 내부를 활성화해야 합니다 .
자세한 내용은 다음의 Holybro 문서를 참고하십시오 : https://docs.holybro.com/gps-and-rtk-system/gps-led-and-buzzer/status-led-changes

M10 GPS는 여러 GNSS 시스템을 수신하고 추적할 수 있는 동시 GNSS 수신기인 u-blox M10 시리즈로 구동되는 다중 별자리 GNSS를 사용합니다. 다중 대역 RF 프런트엔드 아키텍처 덕분에 GPS, Galileo, GLONASS 및 BeiDou 등 4개의 주요 GNSS 별자리를 모두 동시에 수신할 수 있습니다.

또한 IST8310 나침반, 삼색 LED 표시기, 버저 및 안전 스위치가 함께 제공됩니다. 다양한 목적에 맞는 3가지 커넥터 옵션이 있습니다. 이 모듈은 115200 5Hz의 전송 속도로 배송됩니다.

고이득 25 x 25 mm 패치 안테나는 탁월한 성능을 제공하며 무지향성 안테나 방사 패턴은 장치 설치 유연성을 높여줍니다. 세라믹 패치 안테나를 위한 능동 회로와 웜 스타트를 위한 충전식 백업 배터리가 특징입니다.

[알씨뱅크] HL-11079 [HOLYBRO] 홀리브로 픽스호크 6C 미니 B + PM06 파워모듈 + M10 GPS (예약판매)

M10 GPS에 대한 펌웨어 지원:

PX4 1.14, ArduPilot 4.3, INAV 5.0.0, Betaflight 4.3.0 이상이 필요합니다.
2023년 9월 7일 현재 PX4는 1.14 RC1(출시 후보)을 출시했습니다. 확인해주십시오
이 링크 최신 릴리스 세부정보를 확인하세요. RC 릴리스를 플래시하는 방법에 대한 자세한 내용을 확인할 수 있습니다. 여기.

특징

최신 Ublox 10세대 GNSS
빠르고 정확한 포지셔닝
고이득 25*25*4mm 안테나
IST8310 나침반
내부부저, 안전스위치
매우 밝은 UI RGB LED

사양

	홀리브로 M10 GPS	홀리브로 M9N GPS
GNSS 수신기	유블록스 M10	유블록스 M9N
동시 GNSS 수	최대 4개의 GNSS	최대 4개의 GNSS
	베이더우	베이더우
	갈릴레오	갈릴레오
	글로나스	글로나스
	GPS	GPS
	QZSS	QZSS
주파수 대역	GPS L1	GPS L1
	갈릴레오 E1	갈릴레오 E1
	글로나스 L1	글로나스 L1
	베이더우 B1	베이더우 B1
	SBAS L1	SBAS L1
	QZSS L1	QZSS L1
나침반	IST8310	IST8310
출력 프로토콜	UBX (유블럭스)	UBX (유블럭스)
출력 프로토콜	NMEA	NMEA
정확성	2.0m CEP	150만 CEP
탐색 업데이트 속도	최대 25Hz(단일 GNSS),	최대 25Hz(4개의 동시 GNSS)
탐색 업데이트 속도	최대 10Hz(동시 GNSS 4개)	최대 25Hz(4개의 동시 GNSS)
GNSS 증강 시스템	EGNOS, GAGAN, MSAS 및 WAAS	EGNOS, GAGAN, MSAS 및 WAAS
GNSS 증강 시스템	QZSS: L1S	QZSS: L1S
기본 전송 속도	115200	115200
입력 전압	4.7-5.2V	4.7-5.2V
포트 유형	JST-GH-10P	JST-GH-10P
안테나	25 x 25 x 4 mm 세라믹 패치 안테나	25 x 25 x 4 mm 세라믹 패치 안테나
전력 소비	5V에서 200mA 미만	5V에서 200mA 미만
작동 온도	-40~80C	-40~80C
치수	Φ50x14.4mm	Φ50x14.4mm
무게	32g	32g
케이블 길이	26cm (42cm 케이블 별도구매)	26cm (42cm 케이블 별도구매)
다른	3색 LED	3색 LED
	온보드 부저	온보드 부저
	안전 스위치	안전 스위치
	LNA MAX2659ELT+ RF 증폭기	LNA MAX2659ELT+ RF 증폭기
	충전식 파라 용량	충전식 파라 용량
	저잡음 3.3V 레귤레이터	저잡음 3.3V 레귤레이터

참고: Ardupilot 사용자의 경우 어떤 이유로든 일반적인 나침반 교정 "나침반 댄스"를 수행할 수 없는 경우 올바른 나침반 방향을 위해 매개변수 COMPASS_ORIENT=6(Yaw270)을 설정하십시오.

SKU12040 - Holybro M10 GPS(JST GHR1.25mm 10핀 케이블):

이 옵션은 가장 일반적이며 Pixhawk 표준 비행 컨트롤러 10핀 "GPS 모듈" 또는 "GPS1" 입력 포트에 사용할 수 있는 커넥터에 사용됩니다.

참조 링크:

패키지 포함:

1x M10 GPS 모듈
1x 고정 탄소 섬유 GPS 마운트
