※주의
-PM06D는 PX4에서 지원됩니다. Ardupilot의 경우 최신 Ardupilot/master FW 또는 버전 4.4 이상에서 지원됩니다.
-이 PM은 I2C 디지털 신호 데이터 출력을 사용하며 Pixhawk 6C & Mini, Pixhawk 4 & Mini, pix32 v5 또는 Durandal 비행 컨트롤러와
같은 아날로그 PM을 사용하는 비행 컨트롤러와 호환되지 않습니다.

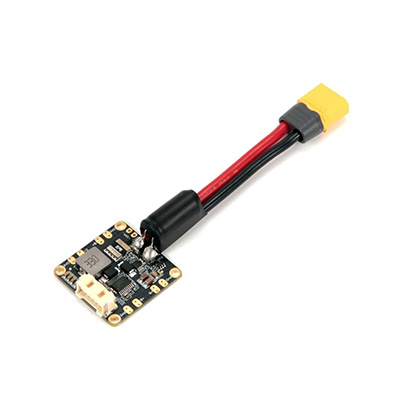

PM06D는 6핀 케이블을 통해 배터리의 Pixhawk? 5X 및 6X에 대한 조절된 전원 공급뿐만 아니라 전류 소비량 및
배터리 전압 측정을 제공합니다. 전원 분배 기능이 내장되어 있어 ESC와 FC에 동일한 보드로 전원을 공급할 수 있습니다.
온보드 스위칭 레귤레이터 출력 5.2V, 최대 14S까지 LiPo 배터리에서 최대 3A를 사용할 수 있습니다.
전원 모듈은 XT60 커넥터와 캐패시터로 완전히 조립되어 제공됩니다.
Molex 2.00mm 피치 CLIK-Mate Wire-to-Board 커넥터는 접점당 3.0A 전류 정격입니다.
Specification
Input voltage: 2S- 14S
PCB Cont. Current Rating: 70A
PCB Burst Current Rating: 120A (<60 Sec)
Max current sensing: 327A
Voltage and current monitor with I2C compatible interface
Connector Outputs: 5.2V and 3A max
Weight: 24.5g
Current Rating:
PM06D에는 30A 정전류 및 60A 버스트 전류(<1 minute) 정격의 14AWG 실리콘 와이어가 있는 XT60 플러그가 함께 제공됩니다.
더 높은 전류가 필요한 경우 플러그 유형과 와이어 크기를 적절히 변경해야 합니다. 아래 차트를 참조할 수 있습니다.
