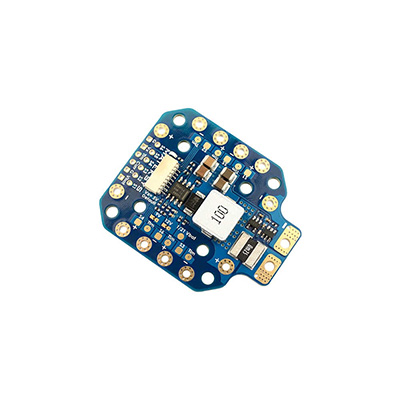

Matek PDB-HEX 12S



- 마텍의 대용량 전원보드립니다.

- 입력전압 6~60V(2~12S LiPo)까지 사용능합니다.

- 연속140A, 최대 264A 전류에 대응합니다.

    BEC 기본값 5V, 연속5A

                    9V 연속 4A, 최대 5A

                  12V 연속 4A, 최대 5A



구성

PDB-HEX 1개

루비콘 ZLJ 63V 390uF 콘덴서 1개

JST-SH1.0_8핀 케이블, 5cm 1개

JST-SH1.0_8핀 커넥터 2개



PDB

Input voltage range: 6~60V (2~12S LiPo)

PDB/current sense resistor: 140A cont, 264A burst.

ESC power pads: 60A cont. 100A burst

6x ESC power /signal/ telemetry pads

Current Senor: 264A,  3.3V ADC

Current Scale 125(INAV/BF),  BATT_AMP_PERVLT  80 (ArduPilot)

JST-SH-8P Connector and Pads

Vbat: Battery voltage

G: ground

Curr: current signal

Tlm: Duplicates Tlm pads for ESC telemetry

S1/S2/S3/S4/S5/S6: ESC signal

Vx: Regulator output

BEC Vx output (5V default)

Vx= 5V by default,   Continuous 5 Amps

Bridge 9V jumper,  Vx= 9V,  Continuous 4 Amps,  Max.5A

Bridge 12V jumper,  Vx= 12V, Continuous 4 Amps,  Max.5A

Output Short-circuit tolerant (1 seconds)

Overcurrent protection & self-recovery

Voltage divider

1K:20K resistors

Output 1/21 Vbat voltage

Physical

Mounting: 30.5 x 30.5mm, 20 x 20mm, Φ3mm

Dimensions: 49 x 40 x 6 mm

Weight: 12g

Including

1x PDB-HEX

1x Rubycon ZLJ 63V 390uF

1x JST-SH1.0_8pin cable, 5cm

2x JST-SH1.0_8pin connectors





마텍 홈페이지에 가시면 세팅에 관한 많은 자료를 찾아보실 수 있습니다.

https://www.mateksys.com/

Quick Start Guide
