알씨뱅크 [HOLYBRO] 홀리브로 픽스호크 6C 미니 B + PM02 V3 파워모듈 + M9N GPS (예약판매)

[HOLYBRO] 홀리브로 픽스호크 6C 미니 B + PM02 V3 파워모듈 + M9N GPS (예약판매)

Pixhawk 6C Mini FC Vertical pin

제품코드 : HL-11079

상품번호 : QQ102692

현재 상품 카테고리

드론/픽스호크/FPV ▶ 드론 FC 비행 컨트롤러 모음 ▶ 픽스호크 비행 컨트롤러(Pixhawk) ▶ Holybro 픽스호크 4/5X/6C/6X ▶ 픽스호크 Pixhawk ▶ Holybro 픽스호크 4/5X/6C/6X

판매가격 : 467,400원

상품번호 : QQ102692
※문의시 상품번호를 알려주세요

이미지	상품명	선택

추가 옵션상품 총합계: 0원

추가 옵션상품 총합계: 0원

옵션 상품을 포함하여 장바구니 담기 >

[알씨뱅크] HL-11079 [HOLYBRO] 홀리브로 픽스호크 6C 미니 B + PM02 V3 파워모듈 + M9N GPS (예약판매)

Holybro 예약 상품 배송 일정

- 현재 전세계적으로 홀리브로(Holybro) 제품의 수급이 원활하지 않습니다.

- 주문시 배송까지 약 3주일 가량 소요되므로, 참고하여 주시기 바랍니다.

* 예약 상품은 주문시 해외로 발주가 되는 상품으로 국내에 재고가 없습니다.

* 주문건 중 일부 예약 상품이 포함되어 있을 경우, 모든 상품이 준비된 후 일괄 배송됩니다.

예약 상품만 따로 배송을 원하시는 경우 주문을 따로 해주시기 바랍니다.

* 네이버페이 주문시 예약발송 처리되며 상품 수령 후 구매확정 하시면 됩니다.

* 상품별로 입고 시기가 다르므로 배송 일정에 대해서는 고객센터로 문의주시기 바랍니다.

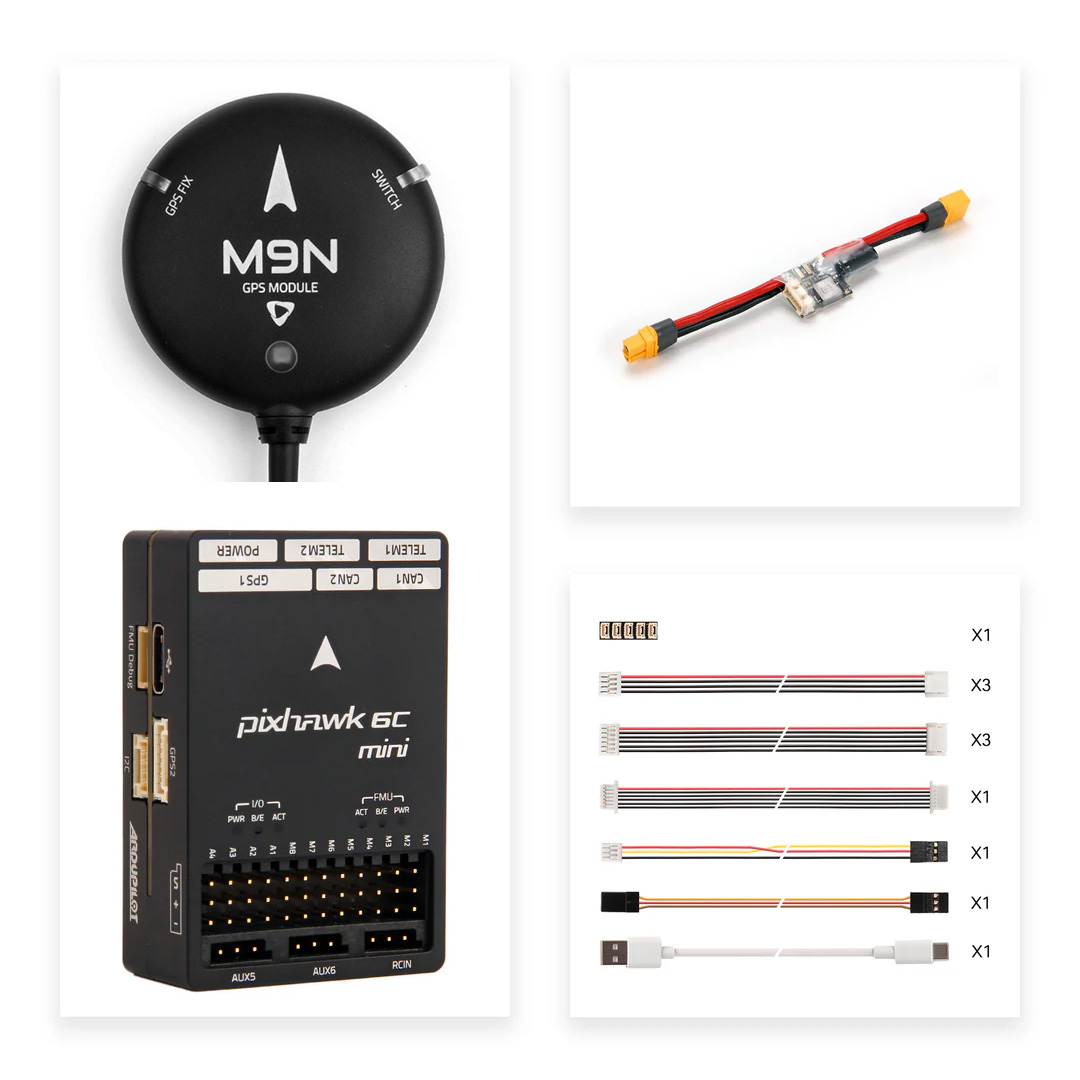

Holybro Pixhawk 6C Mini B타입 + PM02 V3 파워모듈 + M9N GPS

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다
[HOLYBRO] 홀리브로 픽스호크 6C 미니 B - 파워 모듈 미포함 (예약판매)	[Holybro] 홀리브로 픽스호크 파워모듈 2-12s LiPo (PM02 V3)	[HOLYBRO] 홀리브로 M9N GPS 픽스호크4, 6C, 6X (예약판매)

제품 구성품 1 : [HOLYBRO] 홀리브로 픽스호크 6C 미니 B - 파워 모듈 미포함 (예약판매)

Holybro Pixhawk 6C Mini B타입

Pixhawk® 6C Mini는 Pixhawk FMUv6C 개방형 표준 및 커넥터 표준을 기반으로 한 성공적인 Pixhawk®® 비행 컨트롤러 제품군의 최신 업데이트입니다. Pixhawk® 743C와 동일한 STMH6 마이크로프로세서 및 센서를 공유합니다.

표준 Pixhawk® 6C와 비교하여, 이 미니 버전에는 PWM 헤더가 내장되어 있으며, 이 미니 폼 팩터에 맞추기 위해 일부 포트가 제거되었습니다.

Pixhawk® 6C Mini 내부에는 Bosch® & InvenSense®의 센서 기술과 결합된 STMicroelectronics® 기반 STM32H743이 있어

학술 및 상업용 애플리케이션 모두에 적합한 모든 자율 주행 차량을 제어할 수 있는 유연성과 신뢰성을 제공합니다.

Pixhawk® 6C Mini의 H7 마이크로컨트롤러는 최대 7MHz로 작동하는 Arm® Cortex-M480® 코어를 포함하고 있으며

2MB 플래시 메모리와 1MB RAM을 갖추고 있습니다.

업데이트된 처리 능력 덕분에 개발자는 개발 작업의 생산성과 효율성을 높여 복잡한 알고리즘과 모델을 사용할 수 있습니다.

FMUv6C 개방형 표준에는 고성능, 저잡음 IMU가 내장되어 있으며, IMU 이중화를 유지하면서 비용 효율적으로 설계되었습니다.

고주파 진동을 걸러내고 소음을 줄여 정확한 판독값을 보장하는 진동 차단 시스템으로, 차량이 전반적인 비행 성능을 향상시킬 수 있습니다.

Pixhawk® 6C Mini는 기업 연구소, 신생 기업, 학계(연구, 교수, 학생) 및 상용 응용 프로그램의 개발자에게 적합합니다.

▼고성능 STM32H743 프로세서, 더 많은 컴퓨팅 성능 및 RAM

▼소형 폼 팩터의 새로운 비용 효율적인 설계

▼Bosch® & InvenSense®의 센서 기술을 사용한 IMU 이중화

▼고주파 진동을 걸러내고 소음을 줄여 정확한 판독을 보장하는 통합 진동 차단 시스템

▼IMU는 온보드 가열 저항기에 의해 온도가 제어되므로 IMU의 최적 작동 온도가 가능합니다

* 유럽연합(EU) 의 포장재 규제안(PPWR)에 따라 2024년 06월 이후 수입된 제품은 제품 패키지가 위와 같은 박스로 변경되었습니다.

Pixhawk 6C Mini Ports

보다 자세한 사항은 여기를 클릭하세요.

System Diagram & Pinout

보다 자세한 6C와의 차이점은 여기▼ 를 참조하세요.

Processors & Sensors

FMU Processor	STM32H743
	32 Bit Arm® Cortex®-M7, 480MHz, 2MB memory, 1MB SRAM
IO Processor	STM32F103
	32 Bit Arm® Cortex®-M3, 72MHz, 64KB SRAM On-board sensors
Accel/Gyro	ICM-42688-P
Accel/Gyro	BMI055
Mag	IST8310
Barometer	MS5611

Electrical data

Voltage Ratings	Max input voltage: 6V
	USB Power Input: 4.75~5.25V
	Servo Rail Input: 0~36V
Current Ratings:	Telem1 Max output current limiter: 1.5A
	All other port combined output current limiter: 1.5A

Mechanical data

Dimensions	53.3 * 39 * 16.2 mm
Weight	39.2g

Interfaces

14- PWM servo outputs (8 from IO, 6 from FMU)
2 general purpose serial ports	Telem1 - Full flow control, separate 1.5A current limit
	Telem2 - Full flow control
2 GPS ports	GPS1 - Full GPS port (GPS plus safety switch)
	Basic GPS port
1 I2C port	Supports dedicated I2C calibration EEPROM located on sensor module
2 CAN Buses	FMU Debug (Pixhawk Debug Mini)
	Dedicated R/C input for Spektrum/DSM and S.BUS, CPPM, analog / PWM RSSI
1 Power input port (Analog)

Other Characteristics

Operating temperature	-40 ~ 85°c

제품 구성품 2 : [Holybro] 홀리브로 픽스호크 파워모듈 2-12s LiPo (PM02 V3)

[Holybro] Power Module 2-12S Lipo (PM02 V3)- 픽스호크 파워모듈

Features：

PCB Current: total 120A outputs (MAX)
UBEC input voltage : 7~51v (2~12s LiPo)
Voltage and current measurement configured for 5V ADC
Switching regulator outputs 5.2V and 3A max
6-pos Molex cable plugs directly to APM/Pix32's 'PM' connector
6-pos GH cable plugs directly to Pixhawk4/Pixhawk4 mini 'PM' connector

[알씨뱅크] HL-11079 [HOLYBRO] 홀리브로 픽스호크 6C 미니 B + PM02 V3 파워모듈 + M9N GPS (예약판매)

PM02 is a simple way of providing your APM and Pix32 with clean power from a LiPo battery as well as current consumption and battery voltage measurements, all through a 6-pos cable. The on-board switching regulator outputs 5.2V and a maximum of 3A from up to a 12S LiPo battery. The Power Module comes completely assembled with XT60 connectors, and wrapped in shrink tubing for protection.
