설명:

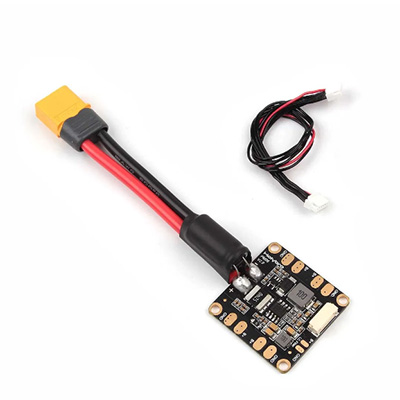

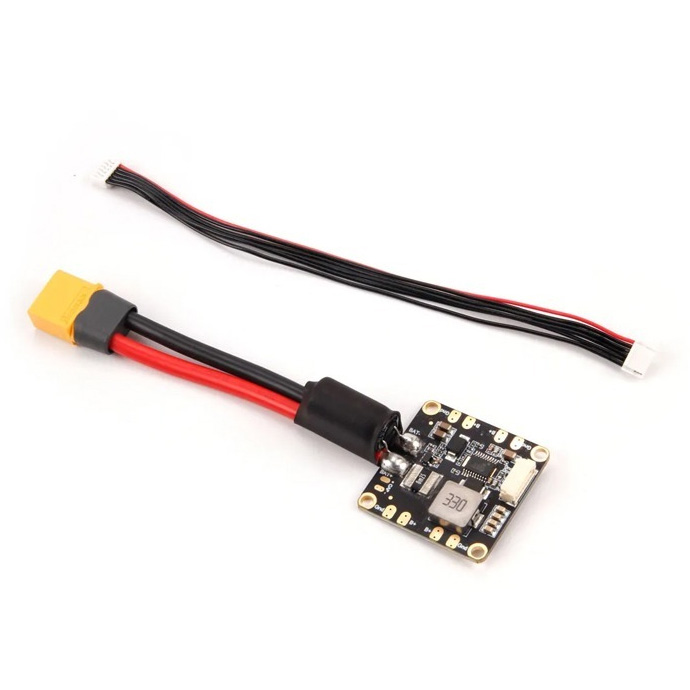

이 PM06 전원 모듈은 배터리에서 비행 컨트롤러로 깨끗한 5.2V를 공급하고 6핀 JST-GH 케이블을 통한 아날로그 신호를 통해 전류 소비 및 배터리 전압 측정을 제공하며 4개의 ESC에 대한 통합 전력 분배도 제공합니다. 사전 납땜된 전선, 커패시터 및 XT60 커넥터가 함께 제공됩니다.

명세서:

• 입력 전압(14S 버전): 2S-14S
• PCB Cont. 전류 정격: 70A
• PCB 버스트 전류 정격: 120A(<60초)
• 출력: DC 5.2V & 3A 최대
• 출력 최대 전력 : 18W
• 전압 분배기: 18.182
• 볼트당 암페어: 36.364

참고사항:

• 보드에 미리 납땜된 XT60 플러그와 12AWG 와이어는 30A 연속 전류와 60A 버스트 전류(< 60초)에 대한 정격입니다. 더 높은 전류를 사용하는 경우 플러그 유형과 와이어 크기를 그에 따라 변경해야 합니다. 참조할 수 있습니다. 이 차트 참고로.
• 이 PM02 전력 모듈은 아날로그 데이터 출력을 사용하며 Pixhawk 5X 및 6X와 호환되지 않습니다(PM02D와 같은 디지털 PM이 필요함).

기계적 사양:

• 크기: 35x35x5mm
• 장착구멍 : 30.5mm*30.5mm
• 무게 : 24g

핀 맵:

PX4 및 Ardupilot에 대한 설정 가이드는 다음에서 찾을 수 있습니다. Holybro Doc here.

패키지 포함 사항

• 1x PM06 전원 모듈
  1x JST GHR 6핀 1.25mm 피치 케이블
