[Holybro] 홀리브로 픽스호크 6X 젯슨 베이스보드 + 컴패니언 컴퓨터 + PM02D 파워모듈 + UBEC 콤보 (예약판매)

Name: [Holybro] 홀리브로 픽스호크 6X 젯슨 베이스보드 + 컴패니언 컴퓨터 + PM02D 파워모듈 + UBEC 콤보 (예약판매)
Brand: Holybro
SKU: QQ96038
Price: 2948200 KRW
Availability: InStock

상품번호 QQ96038

Pixhawk Jetson Full Package (Orin NX 16GB/Orin Nano 4GB 선택)

제품코드 : HL-20339X/HL-20340X

상품번호 : QQ96038

Pixhawk Jetson Full Package (Orin NX 16GB/Orin Nano 4GB 선택)

판매가격 : 2,948,200원2,889,240원-2%

가입하면 58,960원 할인가입 후 이 상품으로 이동회원 2%가입하기 ›

상품번호 : QQ96038
※문의시 상품번호를 알려주세요

상품 분류드론/픽스호크/FPV›드론 FC 비행 컨트롤러 모음›픽스호크 비행 컨트롤러(Pixhawk)›Holybro 픽스호크 4/5X/6C/6X

이 상품은 다른 분류에도 있어요

픽스호크 Pixhawk›Holybro 픽스호크 4/5X/6C/6X

네이버페이 적립 : 구매 금액 4%

수량 제한 없이 주문 가능

물류창고 ∞개

대량 구매는 고객센터로 문의해 주세요

주문수량

선택 옵션

컴패니언 옵션(필수)

닫기

위에서 옵션을 선택하세요.

닫기

위에서 옵션을 선택하세요.

바로구매

장바구니

카톡상담

이미지	상품명	선택

추가 옵션상품 총합계: 0원

옵션 상품을 포함하여 장바구니 담기 >

Holybro 예약 상품 배송 일정

- 홀리브로(Holybro) 제품은 예약시 발송까지 2~3주 소요 예상됩니다.

(최근 6개월 주문 기준 · 3주 이내 발송 95%)

* 예약 상품은 주문시 해외로 발주가 되는 상품으로 국내에 재고가 없습니다.

* 주문건 중 일부 예약 상품이 포함되어 있을 경우, 모든 상품이 준비된 후 일괄 배송됩니다.

예약 상품만 따로 배송을 원하시는 경우 주문을 따로 해주시기 바랍니다.

* 네이버페이 주문시 예약발송 처리되며 상품 수령 후 구매확정 하시면 됩니다.

* 상품별로 입고 시기가 다르므로 배송 일정에 대해서는 고객센터로 문의주시기 바랍니다.

본 상품은 젯슨(Orin NX 16GB) + FC + 파워모듈 + UBEC + PDB 보드 구성된 버전입니다.

* Orin NX 16GB / Orin Nano 4GB 버전은 옵션에서 선택하실 수 있습니다.

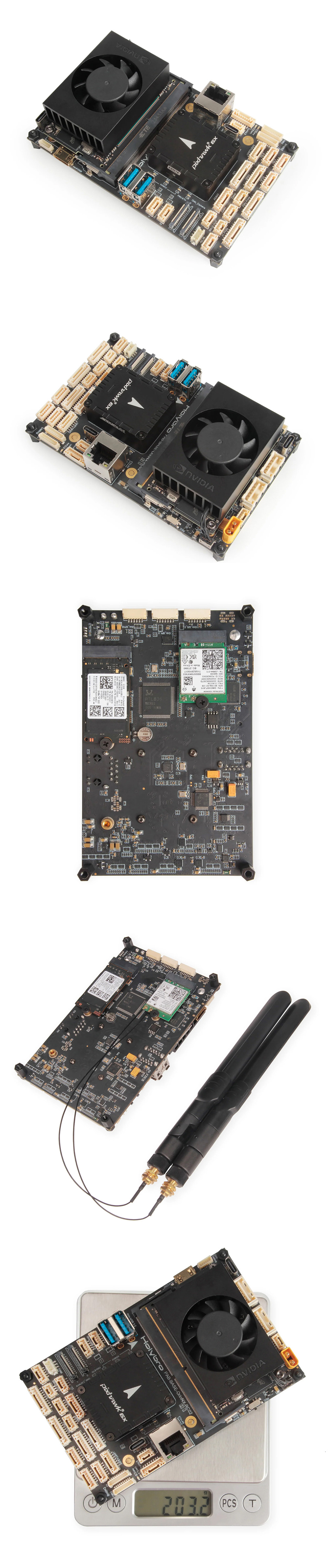

[알씨뱅크] HL-20339X/HL-20340X [Holybro] 홀리브로 픽스호크 6X 젯슨 베이스보드 + 컴패니언 컴퓨터 + PM02D 파워모듈 + UBEC 콤보 (예약판매) 1

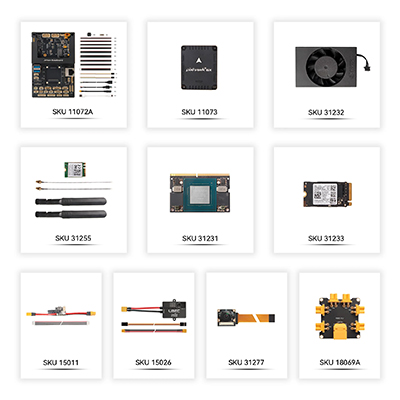

[알씨뱅크] HL-20339X/HL-20340X [Holybro] 홀리브로 픽스호크 6X 젯슨 베이스보드 + 컴패니언 컴퓨터 + PM02D 파워모듈 + UBEC 콤보 (예약판매) 2

Description

Holybro Pixhawk Jetson 베이스보드는 Pixhawk Autopilot Bus 오픈 소스 사양과 NVIDIA Jetson Orin NX/Nano 캐리어 보드를 기반으로 합니다.

Pixhawk Autopilot Bus(PAB) 폼 팩터를 사용하면 Pixhawk 6X와 같은 모든 PAB 비행 컨트롤러와 함께 사용할 수 있습니다.

Baseboard Port & Connection

Jetson Connectors

. 2x Gigabit Ethernet port

- Connected to both Jetson & Autopilot via Ethernet switch (RTL8367S)

- 8-pin JST-GH

- RJ45

. 2x MIPI CSI Camera Inputs

- 4 Lanes each

- 15-Pin Raspberry Pi Cam FFC

. 2x USB 3.0 Host Port

- USB A

- 5A Current Limit

. 2x USB 2.0 Host Port

- 5-Pin JST-GH

- 0A Current Limit

. USB 2.0 for Programming/debugging

- USB-C

. 2 Key M 2242 for NVMe SSD

- PCIEx4

. 2 Key E 2230 for WiFi/BT

- PCIEx2

- USB

- UART

- I2S

. Mini HDMI Out

. 4x GPIO

- 6-pin JST-GH

. CAN Port

- Connected to Autopilot’s CAN2 (4 Pin JST-GH)

. SPI Port

- 7-Pin JST-GH

. I2C Port

- 4-Pin JST-GH

. I2S Port

- 7-Pin JST-GH

. 2x UART Port

- 1 for debug

- 1 connected to Autopilot’s telem2

. Fan Power Port

. IIM42652 IMU

. Input Power

- XT30 Connector

- Voltage Rating: 7V-24V (3S-4S)

- Separate input power circuits than the Autopilot to ensure flight safety

- Holybro UBEC can be used for application above 4S

- Note: The Pixhawk Jetson Baseboard has an integrated UBEC to convert 7V-24V to 5.5V for the Jetson. Using an . external UBEC alongside the integrated one provides redundancy and easier replacement in case of BEC failure.

Power Requirements

- 8V/3A Minimum

- Depends on Usage and Peripherals

Autopilot Connectors

. Pixhawk Autopilot Bus Interface

- 100 Pin Hirose DF40

- 50 Pin Hirose DF40

. Redundant Digital Power Module Inputs

- I2C Power Monitor Support

- 2x – 6 Pin Molex CLIK-Mate

- Power Path Selector w/ Overvoltage Protection

. Voltage Ratings:

- Max input voltage: 6V

- USB Power Input: 4.75~5.25V

. Full GPS Plus Safety Switch Port

- 10-Pin JST-GH

. Secondary (GPS2) Port

- 6-pin JST-GH

. 2x CAN Ports

- 4 Pin JST-GH

. 3x Telemetry Ports with Flow Control

- 2x 6-Pin JST-GH

- 1 is connected to Jetson’s UART1 Port

. 16 PWM Outputs

- 2x 10-Pin JST-GH

. UART4 & I2C Port

- 6-Pin JST-GH

. 2x Gigabit Ethernet port

- Connected to both Jetson & Autopilot via Ethernet switch (RTL8367S)

- 8-pin JST-GH

- RJ45

. AD & IO

- 8-Pin JST-GH

. USB 2.0

- USB-C

- 4-pin JST-GH

. DSM Input

- 3-pin JST-ZH 1.5mm Pitch

. RC in

- PPM/SBUS

- 5-pin JST-GH

. SPI Port

- External Sensor Bus (SPI5

- 11-Pin JST-GH

. 2x Debug Port

- 1 for FMU

- 1 for IO

- 10-Pin JST-SH

. Dimensions (Without Jetson and Flight Controller Module)

- 126x80x38mm

. Weight

- With Jetson, Heatsink, Flight Controller, M.2 SSD, M.2 Wi-Fi Module 203.2g

UBEC-12A Specifications

. Input voltage: 3~14S (XT30)

. Output voltage: 6.0V/7.2V/8.0V/9.2V (recommend 7.2V if supplying power to Jetson Board)

. Output Current

- Continuous: 12A

- Burst: 24A

. Size: 48x33.6x16.3 mm

. Weight: 47.8g

Reference Wiring Diagram

Reference Links

. Other Reference Link

. CAD File Download

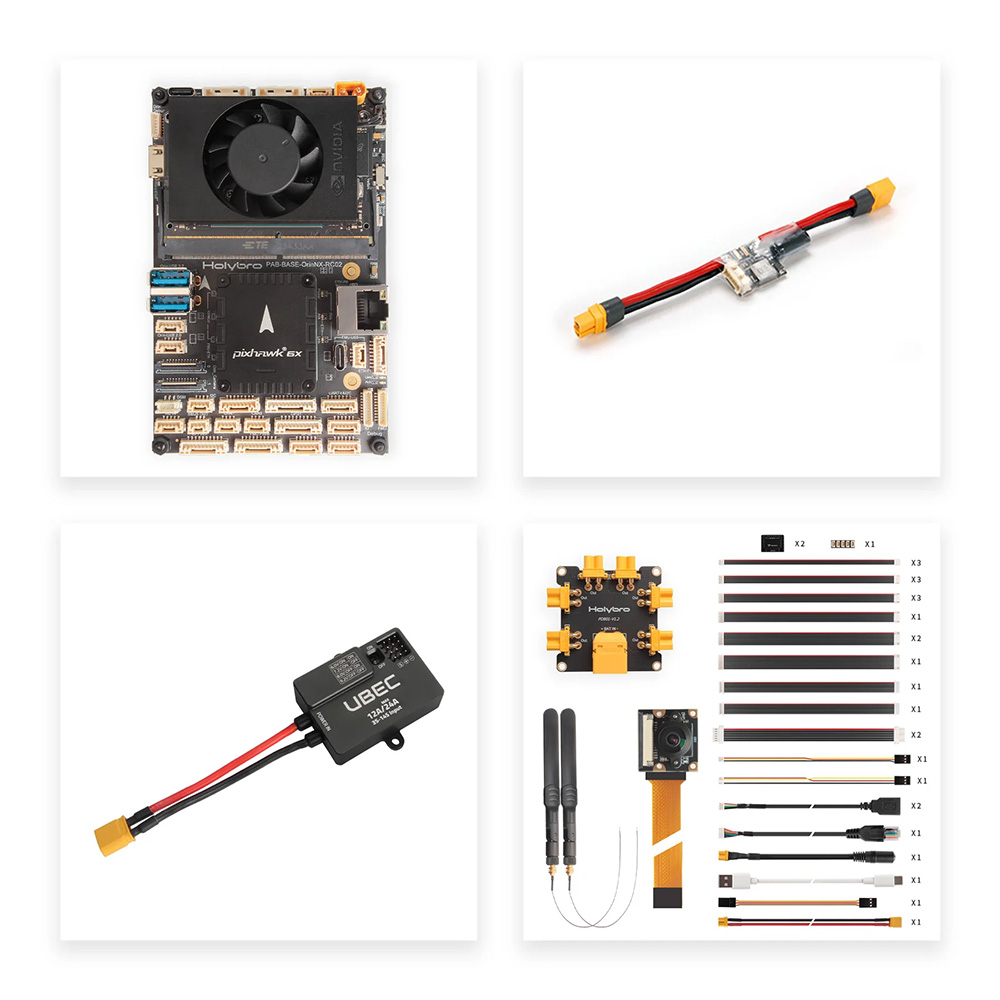

Package Includes

Pixhawk 6X Set :

. Pixhawk 6X (ICM-45686) Flight Controller Module

. Pixhawk Jetson Orin Baseboard

. Nvidia Orin NX (16GB RAM)

. Includes the following:

- SSD: Samsung PM9B1 PCIe 4.0 NVMe 512GB

- Wi-Fi & Bluetooth Module: Intel 8265NGW AC Dual Band

- Camera: IMX219-200

. PM02D Power Module

. UBEC 12A (3-14S)

. PDB Board

. Cable Set

Jetson Orin Default Login

ID：holybro

PW：123
